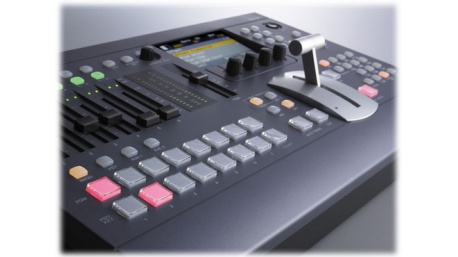

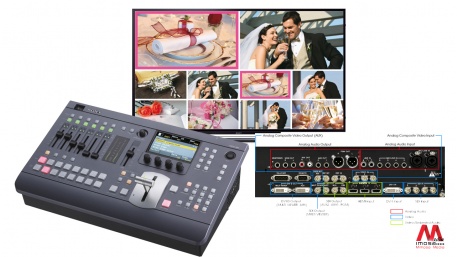

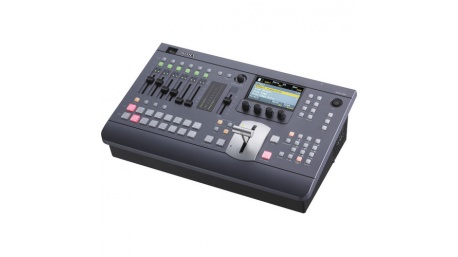

Bàn trộn Sony MCS-8M
Sony MCS-8M là bàn kỹ xảo đa định dạng được tích hợp sẵn bộ trộn audio. Bên trong kiểu dáng nhỏ gọn, MCS-8M có giá hợp lý và cạnh tranh cùng với các tính năng mạnh mẽ. Bàn kỹ xảo bao gồm nhiều mẫu chuyển cảnh wipe, tích hợp chức năng đa hình ảnh, bộ nhớ hình ảnh tĩnh được nạp qua cổng USB, đồng bộ tín hiệu và tính năng chụp hình ở mỗi ngõ vào, chế độ 3D và 6 kênh audio.

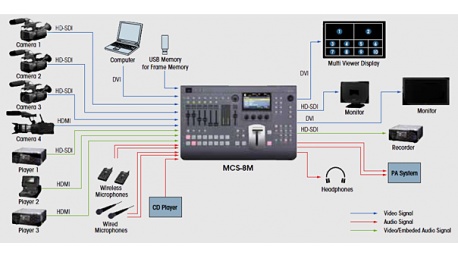

- MCS-8M được trang bị nhiều trình xem tích hợp, cho phép một màn hình duy nhất hiển thị tất cả các tín hiệu đầu vào bên cạnh tín hiệu đầu ra Chương trình, tín hiệu đầu ra Xem trước và (các) tín hiệu đầu ra phụ trợ thông qua SDI và / hoặc kết nối DVI-I.
- MCS-8M cung cấp 4 đầu vào HD-SDI, 3 đầu vào HDMI và 1 đầu vào DVI-I ở Chế độ HD. Ở chế độ SD, cũng có sẵn 4 đầu vào SD-SDI, 3 đầu vào hỗn hợp và 1 đầu vào DVI-I.
- MCS-8M cung cấp 4 đầu ra HD-SDI và 1 đầu ra DVI-I ở Chế độ HD. 2 đầu ra HD-SDI và đầu ra DVI-I là đầu ra phụ trợ. Mỗi đầu ra AUX có thể được chỉ định để hiển thị nguồn đầu vào video, tín hiệu đầu ra Chương trình, tín hiệu đầu ra Xem trước hoặc bộ đa kênh. Ngoài ra, 1 đầu ra DVI-I và 1 đầu ra HD-SDI được dành riêng để hiển thị tín hiệu đa bộ.

- Ở Chế độ SD, MCS-8M cung cấp 4 đầu ra SD-SDI, 1 đầu ra hỗn hợp và 1 đầu ra DVI-I. 2 đầu ra SDI, 1 đầu ra hỗn hợp và đầu ra DVI-I được sử dụng làm đầu ra phụ. Mỗi đầu ra AUX có thể được chỉ định để hiển thị nguồn đầu vào video, tín hiệu đầu ra Chương trình, tín hiệu đầu ra Xem trước hoặc bộ đa kênh. Ngoài ra, đầu ra 1 DVI-I và 1 đầu ra Compsote được dành riêng để hiển thị tín hiệu đa bộ.
- Chức năng AUX MIX cho phép video từ các đầu ra phụ được chuyển đổi với hiệu ứng FADE thay vì hiệu ứng CUT video truyền thống.
- Bộ trộn âm thanh 6 kênh tích hợp bao gồm điều chỉnh độ trễ âm thanh với tính năng theo dõi Audio-Video.
Định dạng video |
Chế độ HD: HD 1080 / 59.94i, 1080 / 50i, 720 / 59.94p,
chế độ SD 720 / 50p SD: SD 480 / 59.94i, 576 / 50i |

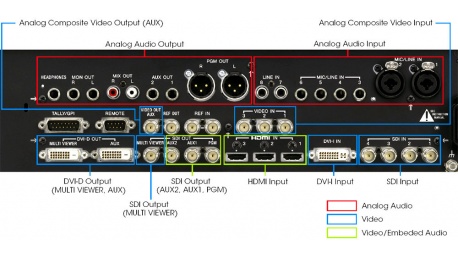

Đầu vào video |
Chế độ HD:
4x HD-SDI: BNC (SMPTE-292M, 299M, 259M-C, 272M-A)
3x HDMI (Loại A)
1x DVI-I: SXGA, WXGA, XGA, HDTV60 (1080 / 60p), HDTV50 ( 1080 / 50p) với
chế độ SD Bộ đồng bộ khung :
4x SD-SDI: BNC
3x Tổng hợp: BNC
1x DVI-I: SXGA, WXGA, XGA với Bộ đồng bộ hóa khung |
Đầu ra video |
Chế độ HD:
4x HD-SDI: 1x PGM, 2x AUX, 1x Nhiều người xem: BNC (SMPTE-292M, 299M, 259M-C, 272M-A)
1x Đa chế độ xem DVI-D (WUXGA, HDTV, SXGA, WXGA, XGA )
1x
Chế độ SDX DVI-D SD:
4x SD-SDI: 1x PGM, 2x AUX, 1x Nhiều người xem: BNC (SMPTE-292M, 299M, 259M-C, 272M-A)
1x Multi Viewer DVI-D (SXGA, WXGA , XGA)
1x AUX DVI-D
1x Tổng hợp (AUX): BNC |
Đầu vào âm thanh |
4x SDI (nhúng)
3x HDMI (nhúng)
2x MIC / LINE (XLR / TRS combo: Balance)
4x MIC / LINE (TRS phone: Balance)
2x LINE (Giắc cắm phono: Mất cân bằng) |
Đầu ra âm thanh |
3x SDI (Nhúng)
2x PGM (XLR: Cân bằng)
2x AUX (Điện thoại TRS: Số dư)
2x MON (Số điện thoại TRS: Số dư)
2x MIX (Giắc cắm phono: Mất cân bằng)
1x Headphone (âm thanh nổi chuẩn) |
Sự chậm trễ |
Điều chỉnh độ trễ âm thanh lên đến 7,5 khung hình |
Giám sát |
Chức năng giám sát âm thanh:
Kênh âm thanh
PGM đã chọn, AUX1, AUX2 hoặc MIX |
Tham chiếu đầu vào |
Chế độ HD:
Chóa màu đen tương tự hoặc Đồng bộ ba mức, lặp qua 75 Ω:
Chế độ SD BNC :
Tắt đen tương tự, lặp qua 75 Ω: BNC |
Đầu ra tham khảo |
Chế độ HD: Chóa màu đen tương tự hoặc Đồng bộ ba mức, 75 Ω:
Chế độ SD BNC : Tắt đen tương tự, 75 Ω: BNC |
USB |
1x Loại A |
Xa |
1x RS-232C: D-sub 9 chân (để điều khiển bộ chuyển đổi từ thiết bị bên ngoài) |
Đầu ra GPI |
1x D-sub 15-pin |
Kiểm soát |
Công tắc nguồn
6x Kênh fx
6x Kênh trên các nút
6x Nút truy cập âm thanh / PFL (nghe trước fader) Nút
6x Chỉ báo đỉnh
6x Chỉ báo tín hiệu đầu vào
Nút Dim Nút
chọn
màn hình âm thanh Nút điều chỉnh mức màn hình
âm thanh 2x Thước đo âm thanh Trình đơn
fader
Hiển thị menu
4x Nút điều chỉnh
USB connector
8x Nút lựa chọn menu Nút
trỏ X-Y
Nút vị trí
10x Nút số Nút
nhập Nút
Trực tiếp / Thoát Nút
cửa hàng Nút
chụp Nút có
hiệu lực Nút
chuyển tiếp chính Nút
mờ dần sang màu đen
Fader lever
Nút cắt Nút
tự động chuyển đổi
2x Nút chọn loại chuyển tiếp 2x Nút chọn
chuyển tiếp tiếp theo
4x Nút ủy nhiệm xe buýt
8x Nút điểm nút chương trình 8x Nút chéo điểm đặt
sẵn / KEY |
Hiệu ứng |
Chuyển tiếp (Fader, AUTO): MIX, WIPE, DME WIPE (bao gồm P trong P) CUT |
DSK |
Phím Chroma, phím Độ sáng, Khóa tuyến tính |
